나노프리즘 & 광학구조 혁신: 픽셀 미세화의 한계를 넘는 차세대 이미지 센서 기술

📋 목차

• ✨ 이미지 센서의 한계 돌파, 왜 광학구조 혁신인가?
• 🤔 픽셀 미세화의 난제: 빛의 회절과 크로스토크
• 🌈 나노프리즘(Nanoprism) 기술: 빛을 거르지 않고 '분류'하다
• 📊 기존 컬러필터 vs 나노프리즘 광학구조 비교
• 🚀 픽셀 미세화가 가져올 스마트폰 카메라의 미래
• 🚗 자율주행과 로봇 공학으로 퍼지는 파급력
• ✅ 마무리하며: 초미세 픽셀 시대의 새로운 주인공
• ❓ 자주 묻는 질문 (FAQ)



스마트폰 카메라가 수억 화소를 넘어서면서, 이제 반도체 업계의 눈은 '픽셀 미세화의 물리적 한계'를 어떻게 극복하느냐에 쏠려 있습니다. 픽셀이 작아질수록 빛을 받아들이는 면적이 줄어들어 노이즈가 심해지고 화질이 저하되는 고질적인 문제가 발생하기 때문입니다.



2026년 현재, 이 문제를 해결할 게임 체인저로 주목받는 것이 바로 '나노프리즘(Nanoprism)' 기반의 광학구조 혁신입니다. 기존의 컬러필터 방식에서 벗어나 빛을 굴절시키고 분류하는 새로운 매커니즘을 통해, 삼성전자와 소니 등 글로벌 리더들이 펼치고 있는 초미세 픽셀 전쟁의 핵심 기술력을 분석해 드립니다.



✨ 이미지 센서의 한계 돌파, 왜 광학구조 혁신인가?

이미지 센서의 한계 돌파

이미지 센서의 픽셀 크기가 0.5μm(마이크로미터) 이하로 내려가면서 기존의 방식으로는 더 이상 선명한 사진을 얻기 힘들어졌습니다.

• 감도 저하 문제: 픽셀이 작아지면 받아들이는 광자(Photon)의 수가 급감하여 어두운 곳에서 사진이 뭉개집니다.
• 광학적 간섭: 인접한 픽셀끼리 빛이 침범하는 '크로스토크(Crosstalk)' 현상이 심화되어 색 재현력이 떨어집니다.
• 한계점 도달: 단순히 픽셀을 작게 만드는 기술보다는, 들어온 빛을 얼마나 효율적으로 '손실 없이' 전달하느냐가 중요해졌습니다.

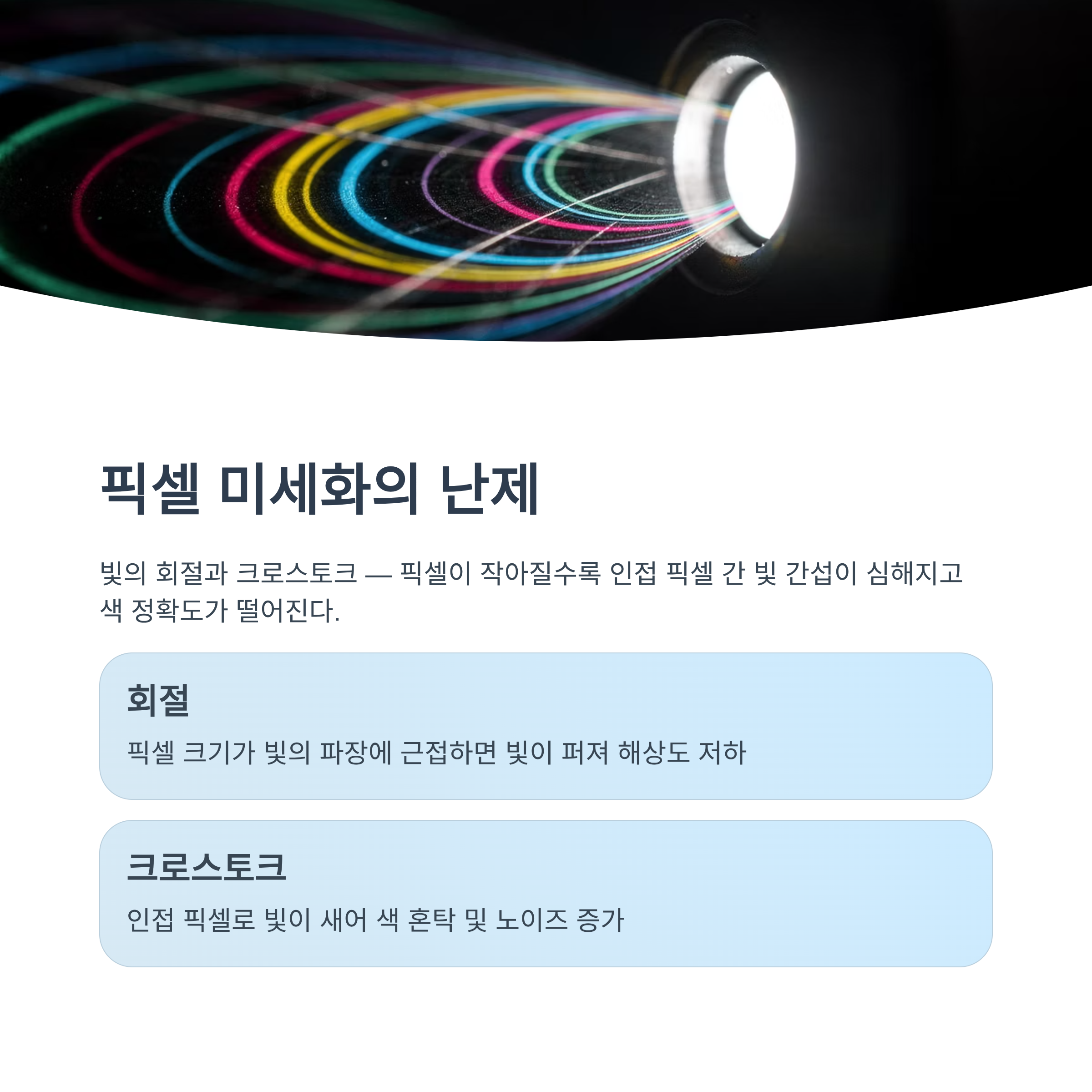

🤔 픽셀 미세화의 난제: 빛의 회절과 크로스토크

픽셀이 미세화될수록 빛은 입자가 아닌 '파동'으로서의 성질이 강해지며 통제가 어려워집니다.

• 회절 현상: 빛이 픽셀 입구에서 퍼져버려 정확한 위치에 도달하지 못하는 현상입니다.
• 컬러필터의 한계: 기존 베이어(Bayer) 패턴의 컬러필터는 특정 색상만 통과시키고 나머지는 '흡수'하여 버리기 때문에 광학 효율이 50% 이하로 낮습니다.
• 구조적 병목: 픽셀 사이의 격벽을 아무리 높여도 미세 공정에서는 빛의 누설을 완벽히 막기 어렵습니다.

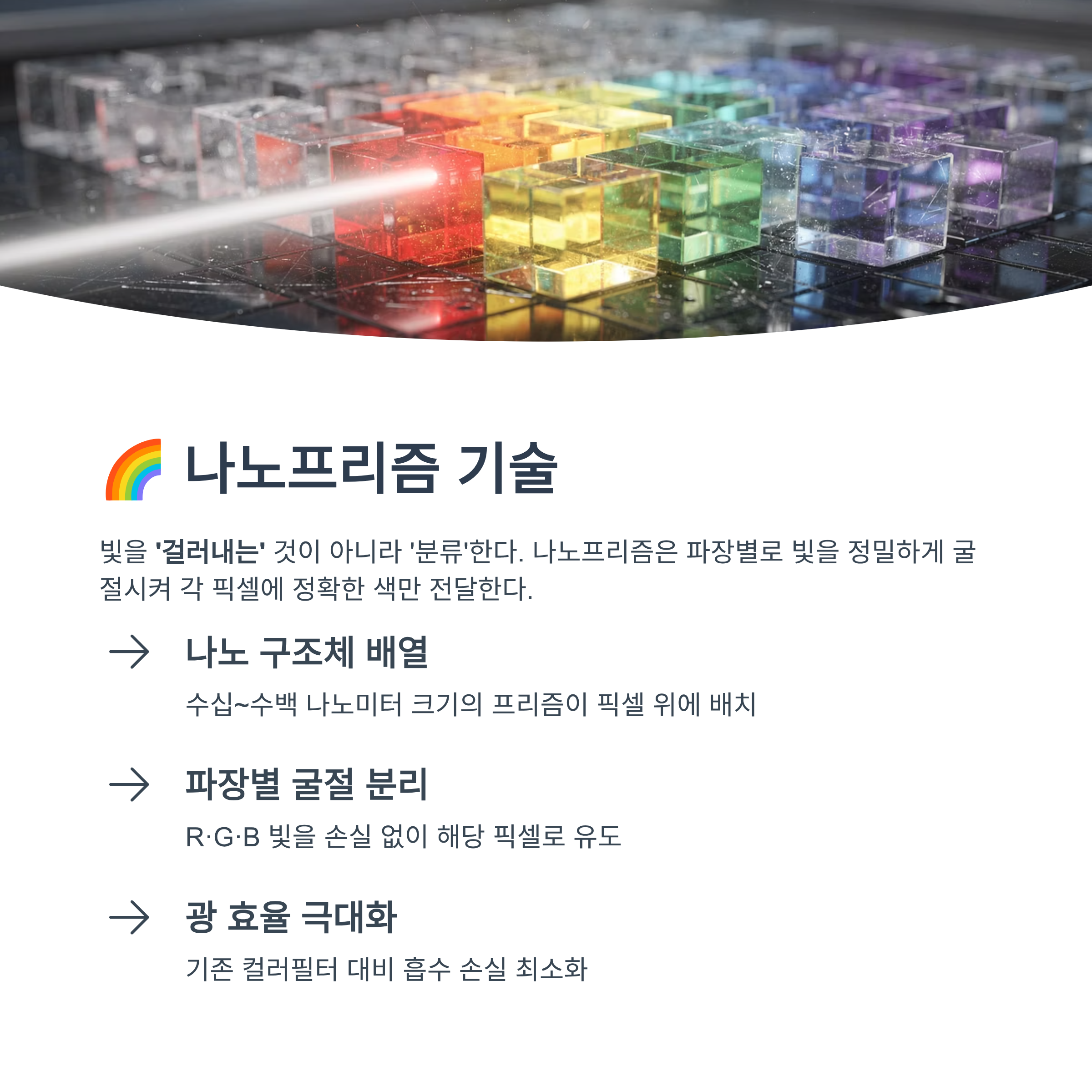

🌈 나노프리즘(Nanoprism) 기술: 빛을 거르지 않고 '분류'하다

나노프리즘은 빛을 흡수하여 차단하는 대신, 나노 단위의 미세 구조를 통해 빛을 파장별로 굴절시켜 분리하는 혁신적 방식입니다.

• 굴절의 미학: 프리즘이 무지개를 만들 듯, 나노 크기의 구조물이 들어온 빛을 빨강, 초록, 파랑색으로 나누어 각각의 픽셀로 정확히 보냅니다.
• 빛 손실 제로: 컬러필터처럼 빛을 버리지 않고 '모두 활용'하기 때문에 감도가 비약적으로 향상됩니다.
• 메타 렌즈와의 결합: 초평면 렌즈 기술인 메타 렌즈와 결합하여 이미지 센서의 두께를 획기적으로 줄일 수 있습니다.

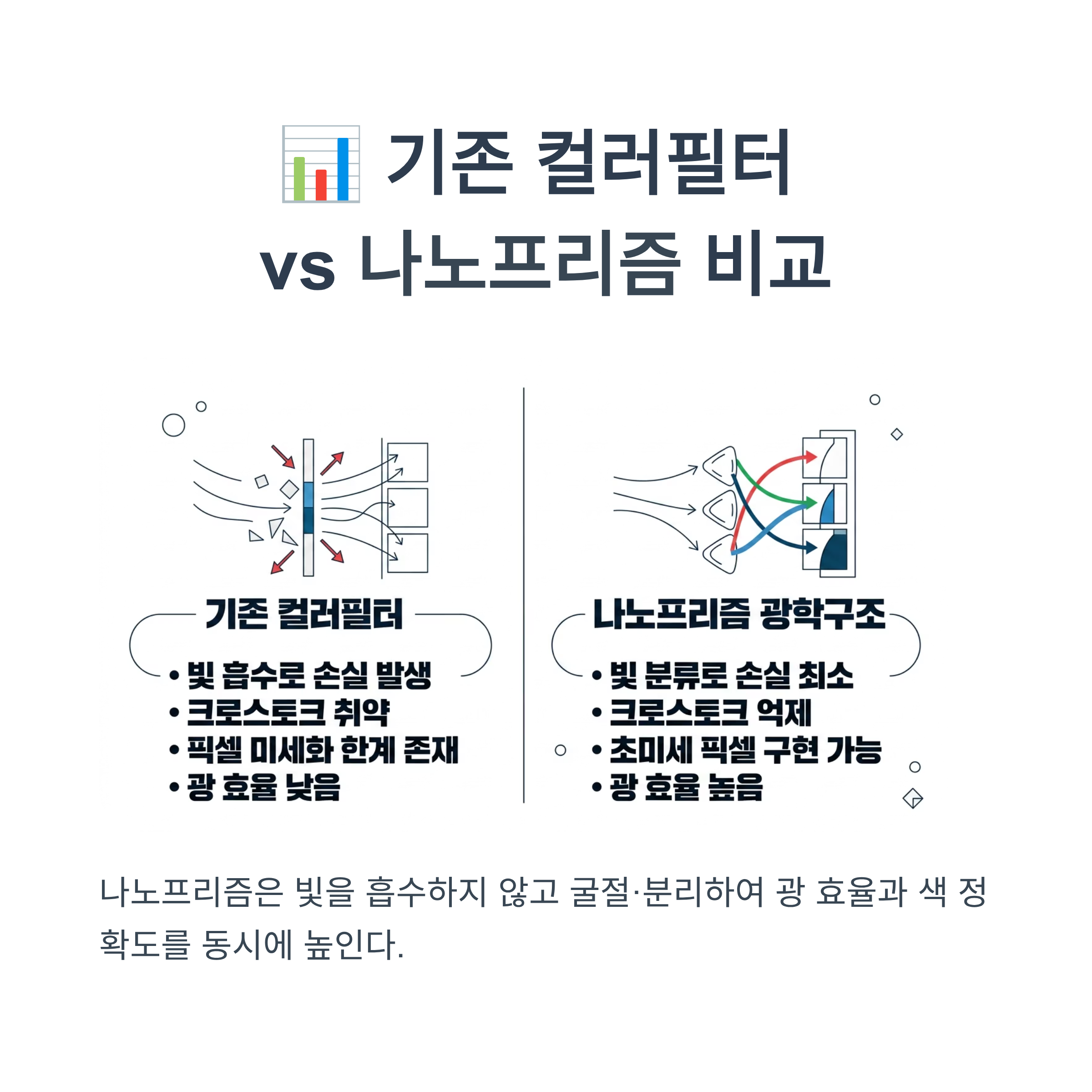

📊 기존 컬러필터 vs 나노프리즘 광학구조 비교

두 기술의 방식 차이는 이미지 센서의 성능 차이로 직결됩니다.

비교 항목	기존 컬러필터 (흡수형)	나노프리즘 (굴절/분류형)
작동 원리	특정 파장 외 빛 흡수/차단	빛을 파장별로 굴절시켜 분리
빛 이용 효율	약 30~50% (손실 큼)	약 80~95% (손실 최소화)
저조도 화질	노이즈 발생 확률 높음	매우 밝고 선명함
픽셀 미세화 한계	0.6μm 이하에서 성능 급락	0.5μm 이하에서도 고성능 유지



🚀 픽셀 미세화가 가져올 스마트폰 카메라의 미래

나노프리즘 기술이 상용화되면 스마트폰 카메라는 다시 한번 진화합니다.

• 4억 화소 이상의 시대: 픽셀을 더 작게 만들어도 화질 저하가 없으므로 스마트폰에 4억~6억 화소 센서 탑재가 가능해집니다.
• 카툭튀 사라지는 설계: 광학 구조가 얇아지면서 카메라 모듈의 두께를 줄여 디자인적 혁신을 이룰 수 있습니다.
• 완벽한 야간 촬영: 어두운 환경에서도 마치 대낮처럼 밝고 노이즈 없는 영상을 촬영할 수 있게 됩니다.



✅ 마무리하며: 초미세 픽셀 시대의 새로운 주인공

픽셀 미세화는 단순히 반도체 공정의 미세함을 넘어서는 '빛의 물리적 성질과 싸우는 기술'입니다. 나노프리즘을 필두로 한 광학구조 혁신은 이 싸움에서 승리하기 위한 가장 강력한 무기입니다.



삼성이 주도하는 아이소셀(ISOCELL) 기술이 광학적 격벽을 높이는 방식이었다면, 이제는 빛의 경로 자체를 설계하는 나노프리즘 기술이 대세가 될 것입니다. 우리 눈으로 보는 것보다 더 선명한 세상을 담아낼 이미지 센서의 진화, 그 눈부신 미래를 기대해 봅니다!



📌 나노프리즘 기술 핵심 요약!

빛을 버리지 않는다! 90% 이상의 광학 효율 달성.
픽셀 작아져도 화질 유지! 0.5μm 이하 미세 공정의 필수 기술.
크로스토크 완벽 방어! 파장별로 빛을 정밀하게 분류.
스마트폰 두께의 혁신! 광학계 층수를 줄여 '카툭튀' 해결.
상세 기술 로드맵은 주요 이미지 센서 제조사 기술 블로그를 참조하세요!

❓ 자주 묻는 질문 (FAQ)

Q1. 나노프리즘은 기존의 픽셀 비닝(Pixel Binning)과 어떻게 다른가요?

A1. 픽셀 비닝은 인접한 픽셀을 소프트웨어적으로 합쳐 감도를 높이는 방식인 반면, 나노프리즘은 하드웨어 광학 구조 자체를 개선하여 물리적으로 더 많은 빛을 받아들이는 방식입니다.



Q2. 상용화는 언제쯤 될까요?

A2. 이미 시제품 단계의 연구는 완료되었으며, 2026년 하반기에서 2027년 초에 출시될 플래그십 스마트폰의 이미지 센서부터 본격적으로 적용될 것으로 전망됩니다.



Q3. 왜 모든 픽셀에 적용하지 않고 나노프리즘을 쓰나요?

A3. 기존 컬러필터는 미세화 공정에서 빛의 회절을 막지 못해 화질 저하가 심각하기 때문입니다. 물리적 한계를 넘기 위해서는 '분류' 방식인 나노프리즘이 유일한 대안으로 꼽힙니다.



Q4. 자율주행차에도 이 기술이 쓰이나요?

A4. 네, 매우 중요합니다. 야간 주행이나 터널 출입 시 갑작스러운 조도 변화에도 정확한 사물을 인식해야 하므로, 빛 이용 효율이 높은 나노프리즘 센서가 필수적입니다.





🔒 본 콘텐츠는 차세대 이미지 센서 기술인 나노프리즘 및 광학구조 혁신에 대한 일반적인 기술 정보를 바탕으로 작성되었습니다. 제조사별 구현 방식과 상용화 일정은 상이할 수 있으므로, 정확한 내용은 공식 기술 사양서 및 발표 자료를 확인하시기 바랍니다.
